采用不同钢纤维的混凝土性能比较-混凝土开裂后钢纤维的抗弯强度
钢纤维的最常用配量为每立方米混凝土30kg；在特殊情况下可用到35~40kg，例如在环形交叉口和环形路段与正常路段的连接处，在此，像平常路段的路面一样，应为无接缝。
80/60钢纤维是直径为0.75mm长为60mm的钢丝（80表示长径比）。应指出每单位重量的相同长度的钢纤维数量与直径的平方成正比。相同重量的钢纤维，直径为0.75mm的钢纤维数量为1mm钢纤维的两倍：因此，在1立方米混凝土内30kg的80/60可组成一个8000米直线长钢纤维的网络。该钢丝的弹性极限为1050N/mm2 ,可与直径为1mm弹性极限900N/mm2钢丝相比。这两因素说明80/60钢纤维的性能高于60/100钢纤维。

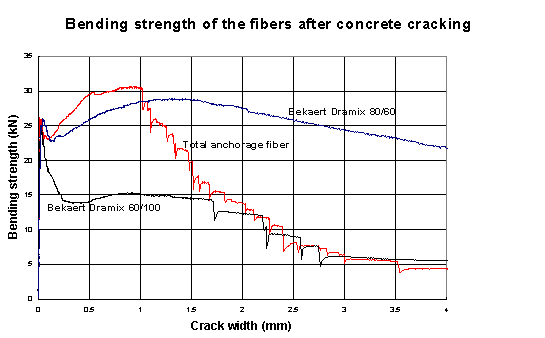

对不同的钢纤维以相同的配量研究结果如图1兰色曲线所示：80/60的延展性有很长一段平台，在3mm以下的裂纹开口状态下，混凝土+钢纤维组合料的抗弯强度相当于裂纹产生前的抗弯强度。该组合料的性能是优越的，对在使用中的路面而言，即使有小于1mm的裂纹，它还有足够的安全储备。
图中注解：Bendingstrength(kN)抗弯强度（kN） Crackwidth(mm) 裂缝宽度（mm）
“Total”anchoragefiber"“全锚固式”钢纤维
图1 采用不同钢纤维的混凝土性能比较-混凝土开裂后钢纤维的抗弯强度

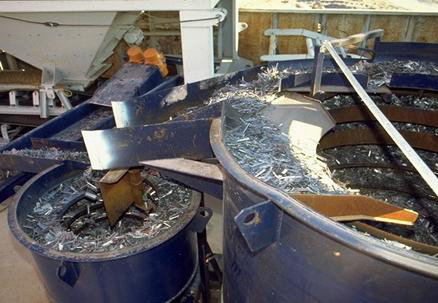

1.3 FRCCTM的制作和施工
